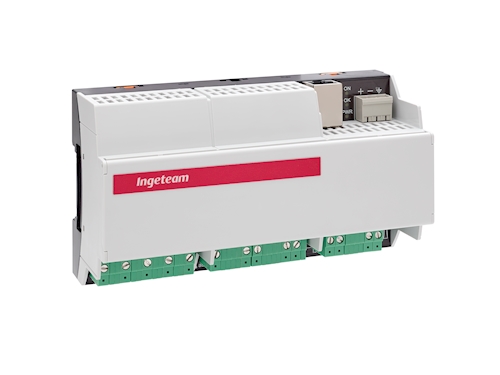

| INGESYS GMD |
| Medidas |
| Monofásico |
| Fase dividida (sistema bifásico) |
| 3-hilos, carga equilibrada |
| 3-hilos, carga desequilibrada |
| 3-hilos, carga desequilibrada, conexión Aron |
| 4-hilos, carga equilibrada |
| 4-hilos, carga desequilibrada |
| 4-hilos, carga desequilibrada, Open-Y |
| Señales comparadas de generador y red, para sincronización y enganche de máquina |
| Características técnicas |
| Corriente nominal |
Entradas de corriente
1A … 5A, seleccionable por SW
|
| Corriente máxima |
7,5A (senoidal) |
| Consumo |
≤ I2 x 0,01Ω por fase |
| Sobrecarga |
10A permanente
100A, 10 x 1s a intervalos de 100s |
| Tensión nominal |
Entradas de tensión
57,7VLN ... 400VLN, 100VLL ... 693VLL, seleccionable por SW |
| Tensión máxima |
480VLN, 832VLL (senoidal) |
| Consumo |
≤ U2 / 3MΩ por fase |
| Impedancia |
3MΩ por fase |
| Sobrecarga |
480VLN, 832VLL, contínuo
600VLN, 1040VLL, 10 x 10s a intervalos de 10s
800VLN, 1386VLL, 10 x 1s a intervalos de 10s |
| Frecuencia nominal |
Frecuencia
nominal 50Hz, 60Hz |
| Rangos de frecuencia |
45Hz ... 55Hz, 55Hz ... 65Hz |
| Medida TRMS |
Hasta el armónico 40 |
| Condiciones |
Exactitud
15ºC ... 30ºC |
| Tensión, Corriente |
±0,1% |
| Frecuencia |
±(0,001Hz) |
| Deriva por temperatura |
0,5x del error de medida por cada 10ºC |
| Deriva a largo plazo |
0,5x del error de medida al año |
| Tensión |
Alimentación
24Vdc, [+25%, -25%] |
| Tipo |
Comunicación
Tipo Ethernet 100baseT |
| Conector |
RJ45 |
| Condiciones ambientales |
| Temperatura operación |
-40ºC a +70ºC temperatura de ensayo
-10ºC a 55ºC temperatura recomendada de uso a largo plazo |
| Temperatura almacenaje |
-40ºC a 70ºC |
