| INGEDRIVE MV300 |
| Allgemeine Daten |
| Stromwendertyp |

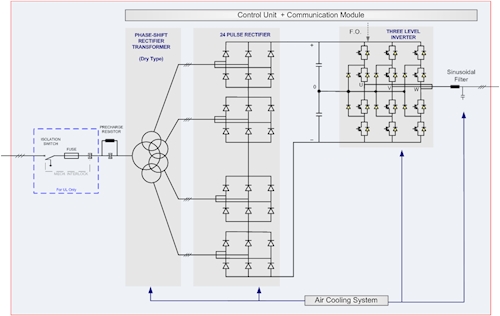

Spannungsquellenwechselrichter mit dreistufiger Topologie und HV-IGBT-Leistungshalbleitern |
| Gleichrichtertyp |
Diodengleichrichter (DFE) 24P |
| Ausgangsleistungsbereich |
250 kW - 1.25 MW |
| Hauptversorgungsspannung (1) |
0 - 11kV AC |
| Versorgungsspannungstoleranz |
Normalerweise ±10 % |
| Versorgungsfrequenz |
50 / 60Hz (± 10%) |
| Eingangsleistungsfaktor |
0,96 |
| Ausgangsspannung |
0 bis 4,16kV/6,6kV |
| Ausgangsfrequenz |
0 bis 70Hz (höher auf Anfrage) |
| Effizienz bei Normallast |
Normalerweise > 0,96 (mit Transformator) |
| Motortypen |
Induktions-, Synchron- oder Permanentmagnetmotoren |
| Steuerungsmerkmale |
| Steuerungstypen |
Vektorsteuerung (VC), Spannungs-/Frequenzsteuerung (VF) (2) |
| Statische Drehzahlgenauigkeit (geschlossene Schleife) (3) (4) |
< 0,01% bei Feldschwächung / < 0,01% bei konstantem Fluss |
| Statische Drehmomentgenauigkeit (geschlossene Schleife) (3) (4) |
< 1 % bei Feldschwächung / < 1 % bei konstantem Fluss |
| Statische Drehmomentgenauigkeit (geschlossene Schleife) (3) (4) |
< 2 % bei Feldschwächung / < 2 % bei konstantem Fluss (für Synchronmotoren)
< 5 % bei Feldschwächung / < 3 % bei konstantem Fluss (für Induktionsmotoren) |
| Drehmomentansprechzeit |
< 10 ms |
| Welligkeit des Wellendrehmoments (3) (4) |
± 1 % |
| Schutzfunktionen des Antriebs |
überstrom, über- und Unterspannung; Erdungsfehler; Kurzschlusserkennung und -schutz; Halbleiterfehlerüberwachung; Kühlungsüberwachung, Phasenverlustüberwachung u. a |
| Schutzfunktionen des Motors |
überlastung (5), überdrehzahl |
| Umgebungsbedingungen |
| Umrichterkühlung |
Luftgekühlt |
| Lärmschall |
< 85 dB (A) in 1 m Entfernung zum Umrichter |
| Betriebsumgebungstemperatur |
+5 ºC bis +40 ºC (max. +50 ºC mit Leistungsherabsetzung) |
| Umgebungstemperatur während Transport und Lagerung |
-15 bis +75 ºC |
| Installationshöhe |
< 1000m über dem Meeresspiegel (100% Leistung)
> 1000m über dem Meeresspiegel (mit Leistungsherabsetzung) |
| Relative Luftfeuchtigkeit |
5 % bis 95 % (Kondensation nicht zulässig) |
| Schutzart |
IP21 (andere auf Anfrage) |
| Lackierung |
RAL 7035 (andere auf Anfrage) |
| Normenerfüllung |
IEC 61800-4, IEC 60146-1-1 |
| Wichtigste Optionen |
| Verschiedene Kommunikationsmodule, Sinusfilter, Trennschalter Eingang/Ausgang, Motorerdungsschalter, redundanter Lüfter, Fehlertrennschalter u. a., IP42. |
