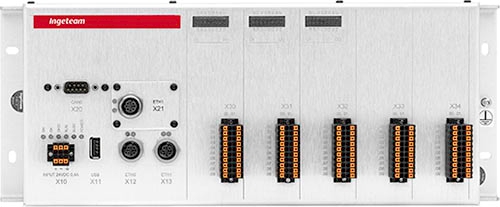

| INGESYS IC2 |
| Fuente de alimentación |
| Alimentación Principal* |
24Vdc (+25% / -30%) Clase S2 (EN 50155:2017)
36-48Vdc (+25% / -30%) Clase S2 (EN 50155:2017)
72-110Vdc (+25% / -30%) Clase S2 (EN 50155:2017)
|
| Consumo Máximo |
24V @ 300mA / 110V @ 80mA |
| Potencia Disipada |
8W (max.) |
| Módulo Procesador |
| Procesador |
32bit, 400MHz |
32bit, Dual Core 800Mhz |
| Memoria |
Hasta 128MB
Programa: 1MB
Datos: hasta 1MB
Datos no volátiles 62KB
|
512MB
Programa: 4MB
Datos: hasta 4MB
Datos no volátiles 128KB
|
| Registro de datos: 32MB (opcional hasta 8GB) |
| Programación |
IEC61131-3 (funciones específicas, biblioteca de comunicación y regulación), C/C++, Matlab/Simulink |
| Monitorización y Mantenimiento |
Servidor web integrado
Pantalla local de texto LCD (opcional)
Puerto USB para carga / descarga: firmware, aplicación, registro de datos ...
|
| LAN |
2 Ethernet 10/100Base TX M12 (interruptor interno)
|
2 Ethernet 10/100Base TX M12 |
|
1 Ethernet adicional, 10/100Base TX M12 (opcional)
Protocolos: Modbus TCP/IP, TRDP, Ethernet/IP, CIP, PROFINET I/O, SFTP
|
| Bus de campo |
Hasta 4 puertos seleccionables por cada CPU: CANOpen (Maestro/Esclavo), Profibus DP (Esclavo), RS232/RS485, MVB ESD+, MVB EMD |
| Interfaz Inhalámbrica |
3G, 4G y WiFi estándar 802.11 a/b/g/n
|
| Módulos de Entrada/Salida** |
| Entradas Digitales |
16 ED (24Vdc @ 3mA) (PNP o NPN)
8 ED (24-110Vdc) (PNP o NPN)
|
| Salidas Digitales |
16 SD (HSD 24Vdc @ 500mA) (PNP o NPN)
8 SD (24VDC @ 2A)
8 SD (24-110Vdc @ 1,5A)
|
| Salidas de Relé |
3 salidas de relé electromecánicas con contactos conmutados (150V @ 5A) |
| Mixtos de E/S Digitales |
8 ED (24Vdc @ 5mA) + 8 SD (HSD 24Vdc @ 500mA)
12 ED (24Vdc @ 5mA) + 4 SD (HSD 24Vdc @ 500mA)
4 ED (24Vdc @ 5mA) + 12 SD (HSD 24Vdc @ 500mA)
|
| Entradas Analógicas |
8 EA (±10V ó ± 20mA)
8 EA síncronas rápidas, hasta 100Ks / s, para (± 10V o ± 20mA) o acelerómetros IEPE
10 entradas de temperatura (PT100, NTC o Termopar)
|
| Salidas Analógicas |
8 SA (±10V or ± 20mA) |
| Control de Motores |
4 ED (24Vdc@ 5mA) + 1 entrada encoder + 1 salida PWM ( 5A) topología de medio puente |
| Audio |
2 salidas de audio, 2W |
| Estándares |
| Inmunidad y Emisión |
EN 50121-3-2:2016 |
| Rango de Temperatura |
EN 50155:2017 [OT4 (-40ºC +70ºC)] |
| Vibraciones |
EN 50155:2017 [Montado, Clase B] / IEC 61373:2010 |
| Protección contra incendios |
EN 45545-2 |
| Características Mecánicas |
| Montaje |
Panel |
| Material |
Aluminio |
| Dimensiones (L x A x P) |
(149mm to 524mm)*** x 135mm x 34,6mm |
